Ürün ayrıntıları:
|
| Elyaf Tipi: | G657A1 | Bağlayıcı Tipi: | SC/LC/FC/ST |
|---|---|---|---|
| dalga boyu: | 1260-1650nm | Uzunluk: | 0,5m/1m/Özelleştirilmiş |
| Tip: | çelik boru tipi | Başvuru: | FTTH FTTB FTTX PON CATV |
| Vurgulamak: | Çelik Boru 1x8 PLC Fiber Ayırıcı,SC/APC 1x8 PLC Fiber Ayırıcı,SC/APC Fiber Optik PLC Dağıtıcı |
||

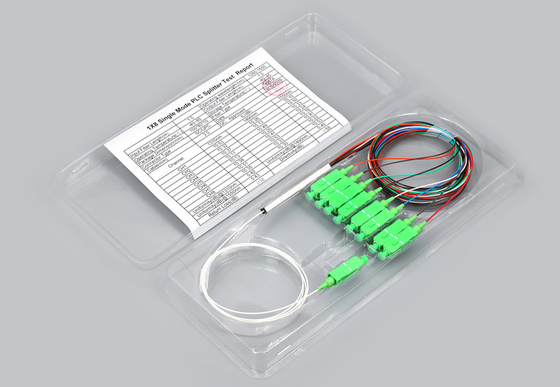

SC/APC Konnektörlü Çelik Boru Tipi 1*8 Fiber Optik PLC Bölücü
PLC Ayırıcı Açıklama
Düzlemsel dalga kılavuzu ışık optik distribütörü (PLC Splitter), bir tür düzlemsel dalga kılavuzu entegre optik cihazdır, 1260nm ~ 1650nm olabilir, bu kadar geniş bir ışık gücü rezervasyonu dalga boyu aralığında olabilir, dalga boyu aralığının dağılımı, kullanılan EPON teknolojisini kapsar1310nm, 1490nm ve 1550nm üç dalga boyu.EPON Ethernet pasif optik ağ erişim teknolojisi FTTP fiber ağ sistemi, geniş bant pasif optik dağıtıcı (POS) kullanımı için özellikle uygundur
PLC Bölücü Özelliği
1. Düşük Ekleme kaybı ve Düşük PDL
2. Eşit güç dağılımı
3. Yüksek güvenilirlik
4. Mükemmel çevresel kararlılık
5. Kompakt boyut ve çeşitli paketler
PLC Bölücü Uygulaması
1. FTTx Sistemleri
2. Dijital, hibrit ve AM-Video sistemleri
3. LAN,WAN ve Metro Ağları
4. CATV sistemleri
5. Fiber optik sistemlerdeki diğer uygulamalar
PLC Ayırıcı Spesifikasyonu
| Modeli | Çıkış tüpü çapı | Giriş/çıkış fiber uzunluğu | Boru Ebatları |
| 1×2 ayırıcı | 0,25 mm/0,9 mm | 1 milyon | 4mm*7mm*50mm |
| 1×4 ayırıcı | 0,25 mm/0,9 mm | 1 milyon | 4mm*7mm*50mm |
| 1×8 ayırıcı | 0,25 mm/0,9 mm | 1 milyon | 4mm*7mm*60mm |
| 1×16 ayırıcı | 0,25 mm/0,9 mm | 1 milyon | 4mm*12mm*60mm |
| 1×32 ayırıcı | 0,25 mm/0,9 mm | 1 milyon | 6mm*20mm*80mm |
| 1×64 ayırıcı | 0,25 mm/0,9 mm | 1 milyon | 6mm*40mm*100mm |
1×N PLC Bölücü (Ölçülen de oda sıcaklık Ve hariç tutar bağlayıcı kayıp)
| Tip | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| Çalışma Dalgaboyu(nm) | 1260-1650nm | ||||||
| Ekleme kaybı (dB) | maks. | 3.8 | 7.2 | 10.2 | 13.5 | 16.5 | 20.5 |
| Kayıp homojenliği (dB) | maks. | 0,5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Dönüş Kaybı(dB) | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | |
| Polarizasyona Bağlı Kayıp(dB) | maks. | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| Yönlülük (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | |
| Elyaf Tipi | Corning smf-28e veya müşteri tanımlaması | ||||||
| Dalga Boyu Bağımlı Kayıp(dB) | maks. | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
|
Sıcaklık korelasyon kaybı-40~85℃(dB) |
Tipik değer | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| maks. | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Çalışma Sıcaklığı(℃) | -40~85°C | ||||||
| Depolama Sıcaklığı(℃) | -40~85°C | ||||||
2×K PLC Bölücü (Ölçülen de oda sıcaklık Ve hariç tutar bağlayıcı kayıp)
| tip | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| Çalışma Dalgaboyu(nm) | 1260-1650 | ||||||
| Ekleme kaybı (dB) | maks. | 4.0 | 7.4 | 10.5 | 13.9 | 17.0 | 20.5 |
| Kayıp homojenliği (dB) | maks. | 0,5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Dönüş Kaybı(dB) | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | |
| Polarizasyona Bağlı Kayıp(dB) | maks. | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| Yönlülük (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | |
| Elyaf Tipi | Corning smf-28e G657A1 veya müşteri tanımlaması | ||||||
| Dalga Boyu Bağımlı Kayıp(dB) | maks. | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
|
Sıcaklık korelasyon kaybı-40~85℃(dB) |
Tipik değer | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| maks. | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Çalışma Sıcaklığı(℃) | -40~85°C | ||||||
| Depolama Sıcaklığı(℃) | -40~85°C | ||||||
