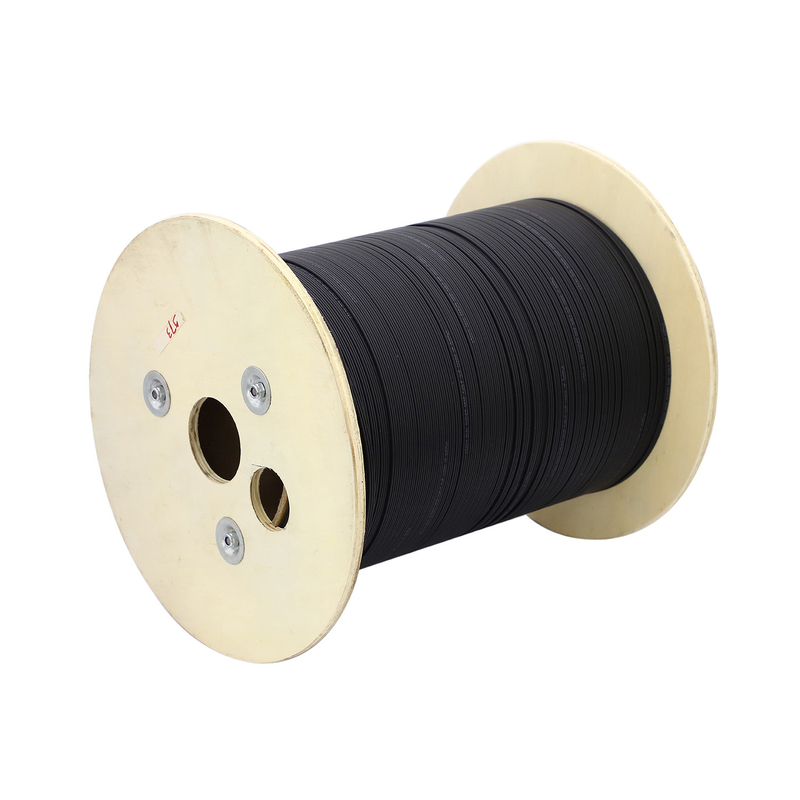

MODEL: FDC-GJXCH-1B6a1
Elyaf: SM G657A1
Elyaf Sayısı: 1
Paralel Tel: 0.45mm *2
Haberci Teli: 1.0mm
Ceket Malzemesi: LSZH
Kablo Uzunluğu: 3Km/Tabur
Basit Şartname:
Ekleme Kaybı: ≤0.30dB Geri Dönüş Kaybı: ≥50dB
dayanıklılık:≤0.2dB
Test Dalga Boyu: 1310/1550nm
Çalışma sıcaklığı: -40℃~ 85℃
- karakteristik:
- Özel düşük bükülme hassasiyetine sahip fiber, yüksek bant genişliği ve mükemmel iletişim iletim özelliği sağlar
- İki paralel FRP güç elemanı, elyafı korumak için ezilme direncinde iyi performans sağlar
- Ek güç elemanı olarak tekli çelik tel veya masaj aletleri, çekme dayanımının iyi bir performans göstermesini sağlar.
- Basit yapı, hafiflik ve yüksek uygulanabilirlik
- özel flüt tasarımı, kolayca sıyırıp birleştirme, kurulum ve bakımı basitleştirme
- Düşük duman, sıfır halojen ve alev geciktirici kılıf
- Optik Karakteristik:
| modeli |
142 | 242 | 342 | 442 | |
| Tip | G.652D | G.657A | 50/125mikron | 62,5/125 mikron | |
zayıflama(+20℃) |
850nm | ≤3.0dB/km | ≤3,5dB/km | ||
| 1300nm | ≤1,5dB/km | ≤1,5dB/km | |||
| 1310nm | ≤0,40dB/km | ≤0,35dB/km | |||
| 1550nm | ≤0.3dB/km | ≤0,25dB/km | |||
| Marka Genişliği(Sınıf A) | 850nm | ≥500MHz.km | ≥200MHz.km | ||
| 1300nm | ≥1000MHz.km | ≥600MHz.km | |||
| Sayısal Açıklık | 0,200±0,015NA | 0,275 ±0,015NA | |||
| Kablo Kesme Dalga boyu | ≤1260nm | ≤1480nm | |||
- Teknik parametreler
| Fiber Çekirdekler | Kablo Dış Çapı(mm) | Kablo/Ağırlık(kg/km) | Çekme Mukavemeti (uzun/kısa vadeli) | Ezilme Direnci (uzun/kısa süreli N/100mm | Bükülme Yarıçapı Statik/Dinamik mm |
| 1 | (2.0±0,2)*(5.0±0,2) | 20 | 60/120 | 300/1000 | 15/35 |
| 2 | (2.0±0,2)*(5.0±0,2) | 20 | 60/120 | 300/1000 | 15/35 |
| 4 | (2.0±0,2)*(5.5±0,2) | 21 | 60/120 | 300/1000 | 15/35 |
| 6 | (2.0±0,2)*(6.0±0,2) | 22 | 60/120 | 300/1000 | 15/35 |
- Çevresel Karakteristik
| Depolama Çalışma Sıcaklığı | -20℃~+60℃ |
